JXK-II型空氣整流器，亦稱導流柵，是設置在各類吸入式空調噴淋室入口的格柵式整流設備，用于均衡噴淋室斷面各點的氣流速度，提高空氣與水熱溫交換效率，它外觀美觀，易清洗，不占地，阻力小，整流效果好，是一種節能的理想整流設備。
結構與原理

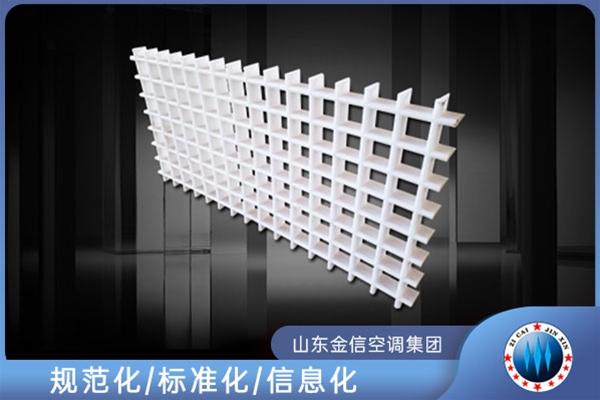

JXK-II型空氣整流器,是由若干個縱橫交錯的塑料片組成的方格網，安裝在空調噴淋室的入口斷面，每一個方格的尺寸為37.5*37.5，塑料片斷面為機翼形，入口端圓，出口端尖。當氣流流到整流器入口處，借助其動能和整流器碰撞，并向四周擴散，使整個入口斷面形成一個低壓區，氣流穿過整流器，每一個方格如同一個噴氣口，使氣流向四周擴散，從而使噴淋室斷面各點的氣流速度趨向均勻。為了檢修人員進入噴淋室方便，在整流器的下部設有B600*H900的檢查門，門上同樣設有整流格柵，在運行時，檢查門關閉。
注意：各類壓入式空調噴淋室不能使用本設備。
規格型號的表示方法
以JXK-II-3200*3200表示3200*3200空氣整流器
JXK-II型空氣整流器的規格尺寸，分別以整流器的寬度和高度表示。常用寬度B有17種，即：1600、1920、2000、2240、2400、2560、2800、3200、3520、3600、3840、4000、4160、4400、4480、4800.高度H有9種，即：1600、2000、2240、2560、2600、3000、3040、3360、3400.寬度和高度可任意組合成一種規格。用戶可根據噴淋室斷面的凈斷面寬BO和凈高H選擇相應的整流器寬度B和高度H ,外后，按BO=B+20和HO=H+10修正噴淋室斷面尺寸，多余的尺寸可用水泥砂漿粉刷填塞。
安裝
JXK-II型空氣整流器，由若干塊B600*H300的塑料方形格柵板組裝而成，其下部座落在托座槽鋼內，互相之間則通過內外嵌頭和雙頭螺栓與支持槽和左右框相連接，下部嵌入底座內，底座則座落在水池壁上。左右框架則他別與噴淋室側墻和方形格柵板連接。
維護：
在使用過程中，必須定期（每周或每半個月）停車，用水槍沖洗整個流器表面，使其保持清潔，不使沾附大量雜塵影響整流效果并增大阻力。
